JKDF系列活塞自動復位

※ 單級油缸。
※ 最高壓力150Mpa。
※ 有超行程警示紅線。
※ 活塞起升后，彈簧復位。
※ 外徑大，拉伸力大，適用于寬綽空間。
※ 根據工況尺寸需要，可定制不同款。

所屬分類

單級拉伸器

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

-

+

庫存:



1

服務承諾關于我們

產品描述

參數

單級 液壓螺栓拉伸器　　JKDF系列　　活塞自動復位

內孔螺紋式，無獨立式拉伸頭，大噸位、緊湊型

以下參數為常規標準型號，用戶可根據實際需求定制，尺寸可改變。

技術參數：

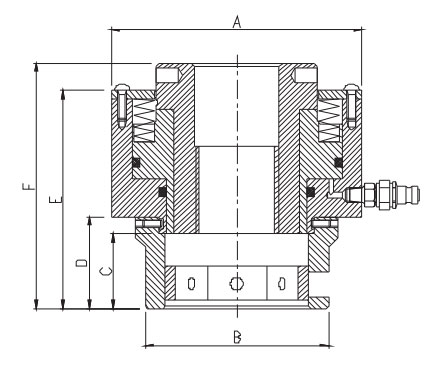

規格型號	訂貨編號	螺紋標準	螺母 S	拉伸值 KN	基本參數 mm						行程	重量kg
規格型號	訂貨編號	螺紋標準	螺母 S	拉伸值 KN	A	B	C	D	E	F	行程	重量kg
JKZF-22	0303022	M22x2.5	32	338	80	59	25	28	75	94	8	3.2
JKZF-24	0303024	M24 x 3	36	338	85	66	28	30	78	98	8	3.8
JKZF-27	0303027	M27 x 3	41	460	105	72	30	32	94	115	8	6.2
JKZF-30	0303030	M30x3.5	46	475	106	78	62	36	98	120	8	7.2
JKZF-33	0303033	M33x3.5	50	480	108	86	36	38	100	125	8	8.8
JKZF-36	0303036	M36 x 4	55	490	115	90	40	42	105	132	10	10.5
JKZF-39	0303039	M39 x 4	60	690	135	98	42	52	120	142	10	13.5
JKZF-42	0303042	M42x4.5	65	850	135	106	46	55	125	148	10	14.1
JKZF-45	0303045	M45x4.5	70	950	152	112	48	58	130	151	12	15.2
JKZF-48	0303048	M48 x 5	75	990	155	128	50	60	135	157	12	17.3
JKZF-52	0303052	M52 x 5	80	1450	172	132	54	56	135	160	15	18.5
JKZF-56	0303056	M56x5.5	85	1550	175	135	60	60	138	164	15	20.6
JKZF-60	0303060	M60x5.5	90	1610	196	145	65	66	145	168	15	23.3
JKZF-64	0303064	M64 x 6	95	1650	200	150	68	70	148	175	15	25
JKZF-68	0303068	M68 x 6	100	1680	202	158	72	75	155	179	15	27.5
JKZF-72	0303072	M72 x 6	105	2130	220	165	75	78	168	196	15	36.2
JJKZF-76	0303076	M76 x 6	110	2450	255	170	80	84	168	215	15	38.8
JKZF-80	0303080	M80 x 6	115	2550	252	175	85	86	175	227	15	42.2
JKZF-85	0303085	M85 x 6	120	2550	252	185	88	90	178	218	15	45.1
JKZF-90	0303090	M90 x 6	130	2580	255	208	95	98	185	226	15	48.3
JKZF-100	0303100	M100x 6	145	3110	285	238	105	108	198	240	15	51
JKZF-110	0303110	M110x 6	155	3700	320	255	115	118	212	255	15	57.5
JKZF-125	0303100	M125x 6	180	4550	350	290	108	130	248	305	15	69.8
JKZF-130	0303110	M130x 6	190	4700	360	320	108	128	255	318	15	78
JKZF-140	0303100	M140x 6	200	4900	370	338	112	138	260	325	15	94
JKZF-150	0303110	M150x 6	210	5100	380	345	115	140	268	333	15	105
隨著產品不斷更新，技術參數會有所改變，或者用戶工況有不同需要，購買前再溝通確定。

使用要求敬告：非常重要

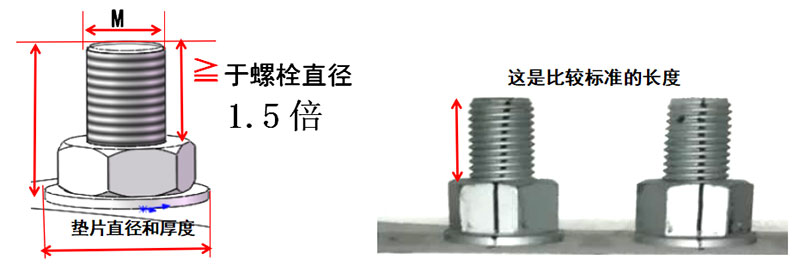

之一：使用前先測量螺栓露出螺母外的螺栓長度，必須≧螺栓直徑的1.5倍，就選擇標準型號。少于1.5倍會因?yàn)槔祛^擰進去的螺扣太少，螺紋總面積承受不住拉力而斷裂，并且拉伸器掉下來還會造成其它傷害。

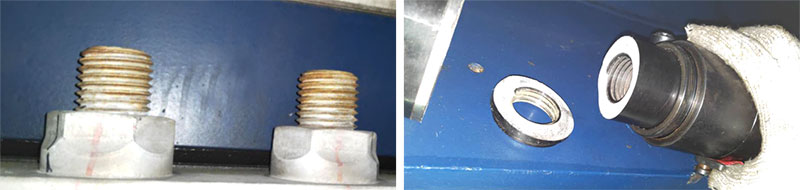

就是這個小于1.5倍的長度，3-4扣螺紋顯然差的太多，拉伸頭被拉斷了

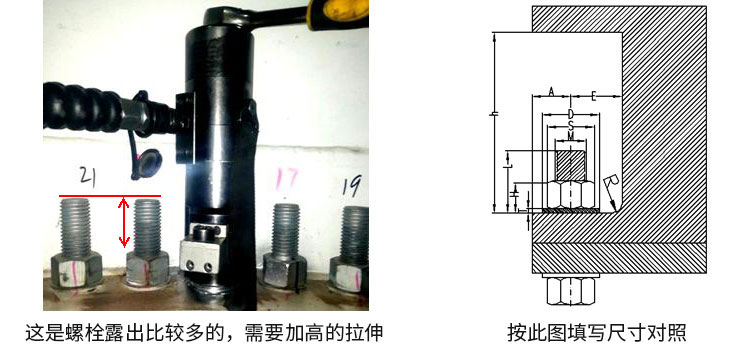

之二：使用前先測量螺栓露出螺母外的螺栓長度，超過螺栓直徑1.5倍的，按照實際長度，選擇加高尺寸不等的拉伸器。因?yàn)槔祛^底部深度是一定的，一定保證有足夠的螺紋配合長度，還要保證支撐座接觸到到法蘭端面。（見下圖，這就是露出相對比較長的螺栓,采購前和使用前，按照右下圖測量各處尺寸選擇拉伸器。）
1，對于相差較少的應急的方法：可以找個10mm一下的墊圈，墊在支撐座底下。
2，螺栓長太多的，請購買合適與螺栓長的加高型拉伸器。千萬不要以不可靠的方法對付使用，以免造成不必要的損失。
